新維創生物今日分享-熒光染料基本知識

通過染料的熒光，可以從復雜的生物體中選擇性觀察某個特定的細胞器官或者蛋白，比如觀察活細胞中的線粒體結構，具有很高的靈敏度和選擇性。熒光染料是生物醫學實驗中非常常用的工具，了解它們的基本原理對靈活使用這個工具非常重要，在這新維創生物主要分享一些熒光染料的基礎知識。

1、熒光染料發光原理：

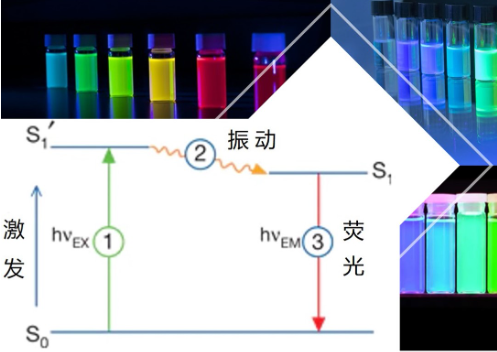

熒光染料大部分都是帶多個芳香環的有機分子，顏色較深，因此可以吸收特定波長的光，這個光即染料的激發光。吸收激發光后，染料分子的分子能量增加，處于激發態（S1’）。激發態能級高，并不是一個穩定狀態，因此有機分子一般通過化學鍵旋轉或者震動釋放能量回到基態（S0），但是染料分子結構特殊，在通過機械運動釋放部分能量到達某個特定能級（S1）后，直接跳到基態，同時將剩余的能量以光子的方式釋放出來，即發出熒光。由于熒光光子在發射前已經通過分子運動損失了部分能量，所以熒光的光子能量比激發光低，最終表現為波長比激發光長（波長越短能量越高），即光譜紅移。比如FITC的激發光最高峰（Em）為494nm，而它的發射光最高峰（Ex）為520nm。

染料激發和熒光發射是可以不斷循環的，只要染料的熒光核化學結構在這個過程中不被破壞（即光漂白，熒光核的化學結構在處于激發態高能級時偶爾引起化學鍵斷裂或者化學反應，使染料無法再發熒光），染料可以不斷的發射熒光。一個染料分子可以發射幾萬次、幾十萬次熒光，這個也是熒光染料顯影靈敏性高的基礎。

2、Ex/Em激發峰和發射峰

染料可以被一定寬度波長范圍內的光激發，染料激發時最高吸收峰波長就是激發峰，同樣發出的熒光也是一個寬泛范圍的熒光，最強的熒光波長即是發射峰。染料用激發峰波長的光照射時熒光最強，同樣，在發射峰左右檢測光信號時，最明亮最靈敏。每種染料都有特定的Ex/Em值，但是在不同溶劑（水溶劑 vs 有機溶劑）中，測得的Ex/Em值可能會不一樣，另外不同儀器上測量可能會有輕微偏差。我們列出的Ex/Em值都是以生物實驗條件，一般為PBS或者TBS中測得。

3、Stokes位移

英文為Stokes shift，Stokes位移是指吸收光譜波峰（Ex）和熒光發射光譜波峰（Em）之間的峰位差值。熒光光譜與激發光譜相比，將向能量較低的方向偏移（紅移），Stokes位移反應的實際上是兩個光子能量的差值，能量的差值主要是由于化學鍵旋轉振動的熱損耗。不同染料的Stokes位移差別很大，比如BODIPY染料Stokes位移只有10nm左右，Cy系列染料有20-30nm，有個染料比如GelRed可以達到200-300nm之多。染料Stokes位移的大小對我們熒光實驗是激發光波長和發射光波長選擇會有一些影響，如果Stoke位移比較?。ū热鏐ODIPY染料），我們不能使用Ex/Em波長進行激發和檢測，避免它們太近發生干擾。

4、消光系數

英文為Extinction coefficient，常用ε表示。中文有時候也叫摩爾吸收光系數，指的是當特定波長的單色光（熒光染料一般用最大激發波長Ex）通過1cm光程的比色皿溶液時，1 mol/L濃度的染料的吸光度值。任何染料的消光系數都是它的固定參數，可用來計算染料的濃度。比如，我們將某個未知濃度的染料標記樣品測定Ex波長下的吸收值A(chǔ)后，可用公式 conc = A / ε 計算得到準確的染料濃度，這是一個標準的、很準確的濃度測定方法。當然，在測定吸收值A(chǔ)時，你需要將樣品稀釋到合適的程度，不要讓讀數超過分光光度計的測量范圍。

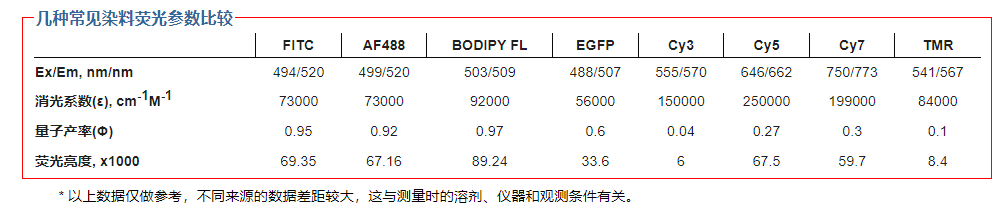

消光系數和染料的熒光亮度有關。染料的熒光亮度與消光系數和量子產率都成正比關系。這個很容易理解，消光系數其實反映的是染料在最大激發波長Ex下對光的吸收能力，消光系數越高，吸收能力越強，染料獲得能量越高，發射的熒光光子越多，熒光越亮。我們可以看一下下面幾種染料的消光系數。不同染料之間消光系數差距很大。

5、量子產率

英文為Fluorescence quantum yield (QY)，常用Φ表示。染料分子吸收激發光能量到達激發態，通過機械振動釋放部分能量到達S1態，然后發射一個熒光光子跳躍到基態，完成一個循環，但是有一部分染料分子在S1態時并不發光跳躍到基態，而是繼續化學鍵旋轉或者振動的方式釋放能量，直到到達穩定的基態。因此，我們可以看到，熒光染料吸收光子激發后不會釋放等數量的熒光光子。熒光量子產率就是指激發態染料分子中通過發射熒光而回到基態的分子占全部激發態分子的分?jǐn)?shù)。量子產率最高為1，即每個激發態染料分子都會發一個熒光光子。染料分子的量子產率差別很大，比如熒光素的量子產率可達0.95，而Cy5的量子產率才0.2，部分近紅外染料的量子產率更是低至 <0.1。大部分熒光染料的量子產率在0.3-0.6之間，但是實際的產率會因為熒光淬滅等原因低一些。另外，量子產率也和溶劑種類，pH等多種因素有關，比如熒光素在乙醇中的量子產率為0.79 cm-1M-1，而在0.1N NaOH溶液中時為0.95 cm-1M-1。

6、熒光亮度

英文為Fluorescence brightness。熒光染料的初始亮度由兩個因素決定：消光系數（ε）和量子產率（Φ）。ε是指染料分子吸收激發光的能力有多強，而Φ是指將這些吸收的激發光能力轉化為熒光的效率有多高。熒光染料的初始亮度可以用這個公式表示：Brightness = Extinction Coefficient (ε) x Fluorescence Quantum Yield (Φ)。

PE = 1,960,000 cm-1M-1 x 0.84 = 1,646,400

APC = 700,000 cm-1M-1 x 0.68 = 476,000

Cy5 = 250,000 cm-1M-1 x 0.20 = 50,000

我們可以看到PE比APC明亮，APC比Cy5明亮。在這里，PE和APC是蛋白質類熒光染料，Cy5是小分子類熒光染料。另外我們需要注意到一點，所有這些亮度計算的都是初始亮度，就是染料剛剛被照射時的亮度，隨著激發光照射的時間延長，染料會慢慢發生光漂泊現象（Photo bleaching）失去發熒光能力，因此在使用過程中，熒光信號會越來越弱。這個現象在熒光素，F(xiàn)ITC等特別容易光漂泊的染料中非常明顯。顯微鏡下，熒光素標記的樣品綠色熒光會很快越來越弱，往往半分鐘就非常暗淡了。

另外，我們?nèi)庋塾^測、感覺到的熒光亮度還以熒光顏色有關，一般綠色和紅色肉眼會感覺更明亮一些，對于CCD相機，主要檢測光子流量，不會有這些差別。

7、熒光淬滅

英文為Fluorescence quenching。熒光猝滅是指熒光染料由于分子聚集，或者它們之間距離過近，互相干擾，而使發出的熒光信號變?nèi)踹@一現象。熒光淬滅是一個可逆的過程，就是說如果將分子之間距離拉大，它們的熒光又會變強。這一點是它和熒光漂白的不同，熒光漂白是一個不可逆的過程，染料分子漂白后，分子結構已經被破壞，分子無法再發出熒光。熒光猝滅主要出現在這些情況下，比如染料分子不溶，或者染料分子濃度過高，或者染料分子標記到大分子表面的密度過大。

在大分子的熒光染料標記實驗時需要考慮熒光淬滅現象。標記時需要控制大分子/染料的比例，不要過度的標記，大分子表面標記過多染料會使染料分子之間的距離過近，從而引發熒光淬滅，最后的過標記產物熒光反而不強。另外，需要注意的是熒光淬滅并不是熒光信號沒有了，而是比預想的低，所以淬滅條件下的染料分子仍然可以發出熒光，只是比較弱而已。利用熒光淬滅現象，可以開發很多熒光探針。比如下圖所示探針檢查到目標產物后發生形變，兩頭的染料分子距離變大，淬滅現象消失，熒光增強。

8、背景熒光

背景熒光，是熒光實驗時的噪聲，指在圖像中觀察到、但又不希望它出現的熒光信號。背景熒光有許多來源，在這里主要討論來自樣品的背景熒光。背景熒光可能來自于樣品沒有洗脫掉非特異性吸附的染料或者干擾性物質（這個情況比較好處理，只需要改善洗滌條件就可以了），更多的情況是來自于樣品自帶的熒光。所有的物質在強光照射下都會發出非常微弱的熒光，因此在我們所需要觀測的樣品熒光信號比較微弱的情況下，背景熒光會非常明顯。一般情況下，藍光或者綠光的背景熒光比較明顯，隨著熒光波長紅移，生物樣品的背景熒光越來越弱，所以，對于背景熒光干擾大的樣品，選擇紅色熒光或者近紅外熒光染料會更好一些。另外，也可利用特殊試劑處理生物樣品，降低背景熒光。
